Внутренние разъемы
USB 2.0 3
Разъемы с обратной стороны (BTF)
USB 3.2 Gen1 Type-A (5 Гбит/с) 1
USB 3.2 Gen2 Type-A (10 Гбит/с)
USB 3.2 Gen1 Type-C (5 Гбит/с) 1
USB 3.2 Gen2 Type-C (10 Гбит/с)
USB 3.2 Gen 2x2 (20 Гбит/с)
Thunderbolt 3
Thunderbolt 4
Thunderbolt 5
Цифровой выход S/PDIF
COM 1
LPT
HDMI
Разъемы для вентилятора ЦП 1
Разъемы для СЖО 1
Разъемы для корпусных вентиляторов 3
Разъемы для подсветки ARGB 5В 3
Разъемы для подсветки RGB 12В 1
Описание внутренних разъемов 1 x 24-контактный основной разъем питания ATX
1 x 8-контактный разъем питания ATX 12V
1 x разъем вентилятора ЦП
1 x разъем вентилятора ЦП/помпы СЖО
2 x разъема системных вентиляторов
1 x разъем системного вентилятора/помпы СЖО
3 x разъема адресной светодиодной ленты Gen2
1 x разъем светодиодной ленты RGB
3 x разъема M.2 Socket 3
4 x разъема SATA 6 Гбит/с
1 x разъем передней панели
1 x разъем передней аудиопанели
1 x разъем USB Type-C, поддержка USB 3.2 Gen 1
1 x разъем USB 3.2 Gen 1
3 x разъема USB 2.0/1.1
1 x разъем Trusted Platform Module (только для модулей GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x кнопка Q-Flash Plus
1 x разъем последовательного порта
1 x перемычка сброса CMOS
Слоты расширения
Версия PCI Express 4.0
Всего PCI Express x16 4
Всего PCI Express x1
Всего PCI Express x4
Всего PCI Express x8
High Power Card Edge (HPCE)
Дополнительные характеристики PCI разъем PCIEX16, PCI Express x16:
- AMD Ryzen 7000 Series Processors/ Ryzen 9000 Series Processors режим работы PCIe 4.0 x16
- AMD Ryzen 8000 Series-Phoenix 1 Processors режим работы PCIe 4.0 x8
- AMD Ryzen 8000 Series-Phoenix 2 Processors режим работы PCIe 4.0 x4

разъем PCIEX1_1, PCI Express x16, режим работы PCIe 3.0 x1
разъем PCIEX1_2, PCI Express x16, режим работы PCIe 3.0 x1
разъем PCIEX1_3, PCI Express x16, режим работы PCIe 3.0 x1
Интерфейсы накопителей
M.2 3
Спецификации накопителей M2A_CPU:сокет 3, ключ M, тип 25110/22110/2580/2280 SSD:
- AMD Ryzen 7000 Series Processors/ Ryzen 9000 Series Processors поддержка PCIe 5.0 x4/x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 1 Processors поддержка PCIe 4.0 x4/x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 2 Processors поддержка PCIe 4.0 x4/x2 SSDs

M2P_CPU:сокет 3, ключ M, тип 22110/2280 SSD:
- AMD Ryzen 7000 Series Processors/ Ryzen 9000 Series Processors поддержка PCIe 4.0 x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 1 Processors поддержка PCIe 4.0 x2 SSDs
- AMD Ryzen 8000 Series-Phoenix 2 Processors поддержка PCIe 4.0 x2 SSDs

M2C_SB:сокет 3, ключ M, тип 22110/2280; поддержка PCIe 4.0 x4/x2 SSD
SATA 3.0 4
RAID 0, 1, 10 – PCIe (NVMe); 0, 1, 10 – SATA
Общая информация
Дата выхода на рынок 2024 г.

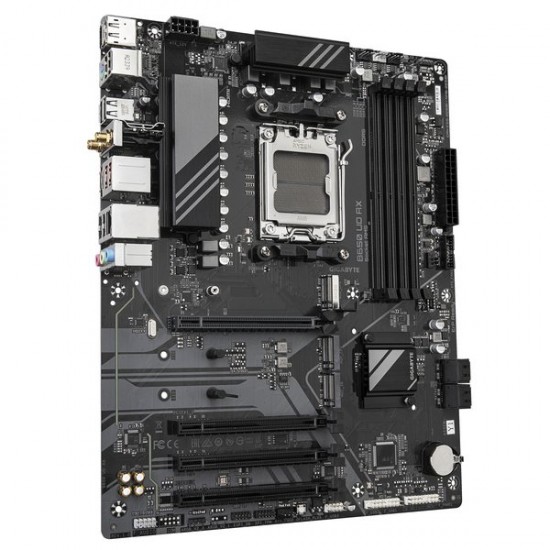

✅Материнская плата GIGABYTE B650 UD AX (rev. 1.0) совместима с процессорами AMD серий Ryzen 7000, 8000 и 9000, устанавливаемыми в сокет AM5. Плата выполнена в форм-факторе ATX и имеет черный цвет. Чипсет AMD B650 обеспечивает надежную основу для современных игровых и рабочих сборок, а поддержка интерфейса PCIe 5.0 гарантирует высокую пропускную способность для новейших видеокарт и накопителей.

✅Плата поддерживает до 256 ГБ оперативной памяти стандарта DDR5, работающей в двухканальном режиме. Максимальная частота памяти достигает 8000 МГц. Имеется поддержка модулей AMD EXPO и Intel XMP, а также небуферизованных планок без ECC. Всего предусмотрено 4 DIMM-слота для установки ОЗУ.

✅Модель оборудована тремя слотами M.2 для высокоскоростных накопителей, включая поддержку PCIe 5.0, и четырьмя разъемами SATA 6 Гбит/с. Поддерживается конфигурация RAID 0, 1 и 10 как для SATA, так и для NVMe SSD. Встроенный Wi-Fi модуль стандарта Wi-Fi 6 и Ethernet-порт 1 Гбит/с обеспечивают гибкие сетевые подключения. Также в наличии встроенная графика с поддержкой HDMI 2.1 и DisplayPort 1.4, и 7.1-канальный звук на базе кодека Realtek ALC897.

✅На задней панели присутствуют разнообразные порты:USB 2.0, USB 3.2 Gen2 Type-A, USB 3.2 Gen1 Type-C, PS/2, DisplayPort, HDMI и аудиоразъемы. Внутренние разъемы включают многочисленные порты USB, слоты для вентиляторов, подсветки (ARGB и RGB), а также специальные коннекторы для водяного охлаждения. Все это делает плату отличным выбором для пользователей, которым требуется стабильная производительность и современные функции.

Технические характеристики
Поддержка процессоров AMD
Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000
Встроенный процессор
Сокет AM5
Чипсет AMD B650
Количество фаз питания 6+2+2
Охлаждение фаз питания
Форм-фактор ATX
Цвет черный
Подсветка
Сеть и связь
Wi-Fi 802.11ax (Wi-Fi 6)
Слот для модуля Wi-Fi
Bluetooth
Ethernet 1x 1 Гбит/с
Аудио и Видео
Поддержка встроенной графики
Поддержка SLi/CrossFire
Встроенный звук Realtek ALC897
Звуковая схема 7.1
Разъемы на задней панели
USB 2.0 6
Версия HDMI 2.1
USB 3.2 Gen1 Type-A (5 Гбит/с)
USB 3.2 Gen2 Type-A (10 Гбит/с) 2
USB 3.2 Gen1 Type-C (5 Гбит/с) 1
USB 3.2 Gen2 Type-C (10 Гбит/с)
USB 3.2 Gen 2x2 (20 Гбит/с)
USB4 (до 40 Гбит/с)
USB-C (Thunderbolt 3)
USB-C (Thunderbolt 4)
USB-C (Thunderbolt 5)
Цифровой выход S/PDIF
Аудио (3.5 мм jack) 3
COM
LPT
PS/2 1
DisplayPort 1
Версия DisplayPort 1.4
mini DisplayPort
VGA (D-Sub)
DVI
HDMI 1
Комплектация
Комплектация - два кабеля SATA
- I/O планка
- 2 Wi-Fi антенны
- винт M.2 Clip II
- документация
Габариты
Длина 305 мм
Ширина 244 мм
Память
Тип памяти DDR5
Количество слотов памяти 4
Максимальный объём памяти 256GB
Режим памяти двухканальный
Максимальная частота памяти 8 000 МГц
Дополнительные характеристики ОЗУ поддержка небуферизованных планок памяти без ECC
4 x DDR5 DIMM sockets supporting up to 256 GB (64 GB single DIMM capacity) of system memory
двухканальная архитектура памяти
поддержка небуферизованных планок памяти без ECC 1Rx8/2Rx8/1Rx16
поддержка AMD EXtended Profiles for Overclocking (AMD EXPO) и Intel Extreme Memory Profile (XMP)
